Teollisuuskalvoopas: tyypit, miten ne toimivat ja kuinka valita oikea

Mitä teollinen kalvo todella tekee

Teollisuuskalvo on puoliläpäisevä este, joka erottaa neste- tai kaasuvirran komponentit hiukkaskoon, molekyylipainon, ionivarauksen tai kemiallisen affiniteetin erojen perusteella – ilman lämpöä, kemiallisia reaktioita tai faasimuutoksia. Käyttövoimana on lähes aina kalvon syöttöpuolen ja permeaattipuolen välinen paine-ero, joka työntää kohdelajin kalvon läpi ja säilyttää ei-toivotut komponentit syöttöpuolella. Kaksi lähtövirtaa - permeaatti (mikä kulkee läpi) ja retentaatti (mikä pidätetään) - kerätään ja käytetään tai hävitetään prosessisuunnitelman mukaisesti.

Tämä erotusmekanismi tekee teollisesta kalvosuodatuksesta pohjimmiltaan erilaisen kuin tavanomainen syväsuodatus tai kemiallinen saostus. Syvyyssuodattimet – kuten hiekkasuodattimet tai pussisuodattimet – vangitsevat hiukkaset kaikkialle suodatinaineeseen, ja ne on ajoittain vaihdettava tai pestävä. Kemiallinen saostus muuttaa virran koostumusta ja lisää reagenssijäämiä, jotka on käsiteltävä alavirtaan. Teollisuuskalvot erottuvat puhtaasti kiinteän fyysisen kynnyksen perusteella, eivät tuota kemiallisia sivutuotteita, ja ne voidaan puhdistaa ja palauttaa käyttöön ilman vaihtoa useimmissa käyttötilanteissa. Nämä ominaisuudet selittävät, miksi kalvoteknologia on laajentunut alkuperäisistä sovelluksistaan ​​veden suolanpoistoon ja meijerituotteiden käsittelyyn käytännöllisesti katsoen jokaiselle teollisuudelle, jolla vaaditaan nesteiden erotusta tai puhdistusta.

Tärkein käytännön ero teollisissa kalvojärjestelmissä on umpikujasuodatuksen ja ristivirtasuodatuksen välillä. Umpikujatilassa kaikki syöttöneste virtaa kohtisuoraan kalvon läpi, kunnes pidätetty materiaali estää jatkovirtauksen. Tämä soveltuu puhtaan nesteen kiillotukseen alhaisella kiintoainekuormituksella. Ristivirtaussuodatuksessa (tai tangentiaalisessa virtauksessa), joka hallitsee teollisia kalvosovellutuksia, syöttö virtaa kalvon pinnan suuntaisesti suurella nopeudella lakaisemalla jatkuvasti pois jääneen materiaalin ja estäen suodatuskakun muodostumista, joka muuten estäisi virtauksen. Ristivirtaus on syy, miksi teollisuuskalvot voivat toimia jatkuvasti korkean kiintoainepitoisuuden omaavilla syötteillä ilman jatkuvaa vaihtoa.

Neljä tärkeintä teollisuuskalvosuodatustyyppiä

Teollinen kalvo suodatus jaetaan neljään luokkaan kalvon huokoskokoalueen ja vastaavan molekyylipainon tai hiukkaskoon rajan perusteella. Jokainen kategoria käsittelee erilaista erotteluongelmaa ja toimii eri paineissa. Oikean suodatustyypin valinta on ensimmäinen päätös minkä tahansa teollisen kalvojärjestelmän suunnittelussa.

Mikrosuodatus (MF)

Mikrosuodatuskalvojen huokoskoot ovat 0,05-10 mikronia (µm) – karkein neljästä tyypistä. Ne toimivat alhaisissa transmembraanisissa paineissa (tyypillisesti 0,1 - 2 baaria) ja niitä käytetään poistamaan kiintoaineet, bakteerit, hiivasolut ja rasvapallot nestevirroista. Koska mikrosuodatus ei pidättele liuenneita molekyylejä – se on kokonaan kokoon perustuva fysikaalinen erotus – sitä käytetään yleisesti ensimmäisen vaiheen esikäsittelynä ennen hienompaa kalvovaihetta tai selkeytys- ja sterilointivaiheena elintarvike- ja juomaprosesseissa. Tyypillisiä MF-sovelluksia ovat oluen ja viinin kylmästeriilisuodatus, biomassan poistaminen käymisprosesseissa, hedelmämehujen selkeytys ja jäteveden esikäsittely ennen ultrasuodatusta tai käänteisosmoosivaiheita.

Ultrasuodatus (UF)

Ultrasuodatuskalvojen huokoskoot ovat 0,01 - 0,1 mikronia, ja molekyylipainorajat (MWCO) ovat tyypillisesti 1 000 - 500 000 daltonia. Toimiessaan transmembraanisissa paineissa 1–10 baaria, UF pidättää bakteerit, virukset, proteiinit, tärkkelyksen ja kolloidipartikkelit samalla, kun vesi, suolat ja pienimolekyylipainoiset liuenneet aineet kulkeutuvat permeaattina. Tämä valikoiva retentio tekee UF:stä teollisen kalvoprosessoinnin työhevosen useilla sektoreilla: proteiinien konsentraatio ja puhdistus meijeri- ja lääketeollisuudessa, makromolekyylifraktiointi bioteknologiassa, kolloidisten hiukkasten ja orgaanisten aineiden poistaminen juomaveden käsittelyssä sekä esikäsittely ennen nanosuodatusta tai käänteisosmoosia niiden käyttöiän pidentämiseksi. UF muodostaa kalvokerroksen myös jäteveden käsittelyssä käytetyissä kalvobioreaktoreissa (MBR).

Nanosuodatus (NF)

Nanosuodatuskalvojen huokoskoot ovat noin 1–10 nanometriä, ja ne on suunniteltu poistamaan kaksiarvoisia ioneja (kalsium, magnesium, sulfaatti), keskimolekyylipainoisia orgaanisia aineita ja väriä aiheuttavia yhdisteitä samalla, kun ne päästävät yksiarvoisia suoloja (natriumkloridia) ja vettä läpi. Käyttöpaineet ovat tyypillisesti 5-20 baaria. Nanosuodatusta käytetään veden pehmentämiseen (kovuusionien poistoon), murtovesien suolanpoistoon, jossa suolan osittainen poisto riittää, sokeriliuosten värinpoistoon, pienimolekyylisten orgaanisten aineiden väkevöintiin elintarviketeollisuudessa sekä orgaanisia mikroepäpuhtauksia sisältävien teollisuusjätevesien käsittelyyn. Sen kyky selektiivisesti poistaa kaksiarvoisia ioneja samalla kun se kulkee yksiarvoisia ioneja läpi, on ominaisuus, jota mikään muu kalvotyyppi ei toista – mikä tekee NF:stä erityisen valinnan vedenpehmennyssovelluksiin, joissa täydellinen suolanpoisto poistaisi hyödyllisiä mineraaleja.

Käänteisosmoosi (RO)

Käänteisosmoosikalvoilla on tiukin erotus neljästä tyypistä – tehokkaalla huokoskoolla alle 1 nanometrin – ja ne hylkivät käytännössä kaikki liuenneet kiinteät aineet, yksiarvoiset ionit ja orgaaniset molekyylit yli noin 100 daltonia. Käyttöpaineet vaihtelevat välillä 10 - 80 baaria syötteen suolapitoisuudesta riippuen, mikä tekee RO:sta energiaintensiivisimmän kalvosuodatustyypin. RO on standarditekniikka meriveden suolanpoistoon, erittäin puhtaan prosessiveden tuotantoon puolijohde- ja lääketeollisuudessa, kattiloiden syöttöveden käsittelyyn sekä arvokkaiden liuenneiden kiintoaineiden väkevöintiin elintarvike-, juoma- ja kemiankäsittelyvirroissa. RO-järjestelmän retentaatti on tiivistetty suolaliuos tai rikastevirta, joka vaatii lisähallintaa – joko hävittämistä, lisäkonsentrointia tai liuenneen sisällön talteenottoa sovelluksesta riippuen.

Pikaopas: Teollisuuden kalvosuodatuksen vertailu

Teolliset kalvomateriaalit: polymeeri vs keramiikka

Teollisuuskalvon fysikaalinen ja kemiallinen suorituskyky riippuu kriittisesti materiaalista, josta se on valmistettu. Kalvomateriaalit jakautuvat kahteen laajaan luokkaan - polymeerisiin ja keraamisiin -, joilla kummallakin on selkeä tasapaino kustannusten, kemikaalien kestävyyden, mekaanisen kestävyyden ja puhdistettavuuden välillä. Väärän materiaalin valinta syöttökemiaan tai puhdistusjärjestelmään on yksi yleisimmistä syistä ennenaikaiseen kalvon rikkoutumiseen teollisuusjärjestelmissä.

Polymeeriset kalvomateriaalit

Polymeeriset kalvot hallitsevat teollisten kalvojen markkinoita tilavuudeltaan ensisijaisesti siksi, että ne ovat halvempia valmistaa, saatavilla laajemmassa valikoimassa moduulikokoonpanoja ja riittävät suurimmalle osalle vedenkäsittelyssä, elintarvikkeissa ja juomissa sekä yleisissä teollisissa sovelluksissa esiintyvistä prosessivirroista. Kaikilla yleisimmin käytetyillä polymeereillä on tietyt suorituskykyominaisuudet:

• Polyvinylideenifluoridi (PVDF): Yleisimmin käytetty polymeeri teollisiin UF- ja MF-kalvoihin. PVDF tarjoaa erinomaisen kemiallisen kestävyyden happoja, emäksiä ja monia liuottimia vastaan; hyvä mekaaninen lujuus; ja standardien puhdistus- ja desinfiointiprotokollassa käytettyjen klooripitoisuuksien sietokyky. Sen korkea hydrofobisuus voi lisätä likaantumistaipumusta orgaanisesti täytetyillä rehuilla, mikä usein korjataan pinnan hydrofilisoinnilla valmistuksen aikana.
• Polyeetterisulfoni (PES): Luonnollisesti hydrofiilinen polymeeri, joka vähentää orgaanista likaantumista PVDF:ään verrattuna ja tuottaa suuria virtausnopeuksia vastaavilla paineilla. PES on hallitseva materiaali farmaseuttisissa ja bioteknologian UF-sovelluksissa, joissa proteiinien siirtymistä tai retentiota on valvottava tiukasti. Sen rajoitteena on alempi kestävyys voimakkaille emäksisille puhdistusaineille ja eräille orgaanisille liuottimille.
• Polyakryylinitriili (PAN): Käytetään pääasiassa UF-kalvoihin jätevedenpuhdistuksessa ja teollisissa prosessivirroissa. PAN-kalvot kestävät monia orgaanisia liuottimia ja ovat suhteellisen edullisia, mutta niiden kestävyys vahvoja happoja ja korkean lämpötilan puhdistusta vastaan ​​on rajallinen verrattuna PVDF:ään.
• Selluloosaasetaatti (CA): Yksi varhaisimmista RO-kalvomateriaaleista ja sitä käytetään edelleen tietyissä sovelluksissa. CA:lla on hyvä kloorinsietokyky – epätavallinen RO-materiaalien joukossa – mutta se hajoaa kapean pH-alueen ulkopuolella (4–6,5) ja sillä on rajoitettu lämpötilansietokyky, mikä rajoittaa sen käyttöä verrattuna polyamidi ohutkalvokomposiittikalvoihin nykyaikaisissa RO-järjestelmissä.
• Ohutkalvokomposiittipolyamidi (PA TFC): Nykyaikaisten RO- ja NF-kalvojen hallitseva materiaali. Aktiivinen polyamidikerros on erittäin ohut - tyypillisesti 0,1 - 0,2 mikronia - antaa erittäin hyvän läpäisevyyden ja erinomaisen suolan hylkimisen suhteellisen alhaisessa paineessa. Heikkoutena on äärimmäinen herkkyys vapaalle kloorille ja muille hapettaville biosideille, jotka hajottavat aktiivisen kerroksen nopeasti.

Keraamiset kalvomateriaalit

Keraamiset teollisuuskalvot valmistetaan epäorgaanisista oksidimateriaaleista – yleisimmin alumiinioksidista (alumiinioksidi, Al2O3), titaanidioksidista (titaanioksidi, TiO₂) tai zirkoniumoksidista (zirkoniumoksidi, ZrO₂) – usein monikerroksisissa kokoonpanoissa, joissa karkea erotuskerros tarjoaa hienon mekaanisen vahvuuden ja ohuen tukikerroksen. Keraamiset kalvot maksavat huomattavasti enemmän kuin vastaavan pinta-alan polymeeriset vaihtoehdot – tyypillisesti 5–20 kertaa enemmän neliömetriä kohti – mutta ne tarjoavat joukon suorituskykyetuja, jotka oikeuttavat tämän palkkion vaativissa sovelluksissa:

• Täysin siedettävä aggressiivisia CIP-protokollia, mukaan lukien tiivistetyt hapot, väkevät emäkset, höyrysterilointi ja korkeat klooripitoisuudet, jotka tuhoavat polymeerikalvoja.
• Vakaa toiminta prosessilämpötiloissa 300°C asti ja korkeapaineisissa ympäristöissä, joissa polymeerikalvot muodostuvat tai rikkoutuvat.
• Kestävät öljyjen ja rasvojen likaantumista niiden hydrofiilisen pintakemian ansiosta, joten ne soveltuvat hyvin öljy-veden erotukseen ja raskaaseen elintarvikekäsittelyyn.
• Pitkä käyttöikä – teollisessa käytössä olevat keraamiset kalvot toimivat yleensä 10–15 vuotta verrattuna tyypillisten polymeerielementtien 3–7 vuoteen – mikä kompensoi korkeammat alkupääomakustannukset ajan myötä korkean käyttöjakson sovelluksissa.

Teollisuuden kalvomoduulien kokoonpanot

Kalvomateriaali ja suodatustyyppi määrittelevät, mitä kalvo voi erottaa. Moduulin kokoonpano – miten kalvo on fyysisesti järjestetty kotelossaan – määrittää, kuinka tehokkaasti se toimii prosessimittakaavassa, kuinka se käsittelee suspendoituneita kiintoaineita ja mitä se maksaa käsiteltyä läpimenoyksikköä kohti. Väärän moduulikokoonpanon valitseminen syöttövirtaukselle johtaa nopeutuneeseen likaantumiseen, korkeaan puhdistustiheyteen ja lyhyeen elementin käyttöikään.

Spiraalihaavamoduulit

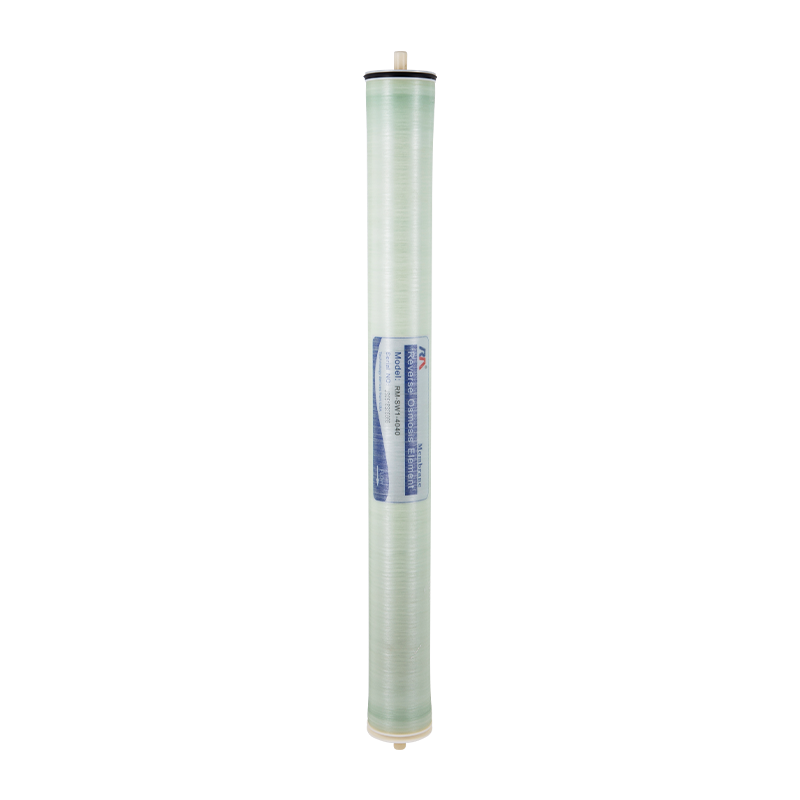

Spiraalikääreiset moduulit ovat laajimmin käytetty konfiguraatio teollisissa RO-, NF- ja UF-sovelluksissa suhteellisen puhtaille syöttövirroille. Kalvo valmistetaan litteinä levyinä, jotka on koottu niiden väliin syöttö- ja permeaattivälikkeillä ja kierretty spiraaliksi keskellä olevan rei'itetyn permeaatin keräysputken ympärille. Tämä geometria tarjoaa erittäin suuren kalvopinta-alan tilavuusyksikköä kohti – halkaisijaltaan 8 tuuman standardi, 40 tuuman pitkä elementti sisältää 37–40 m² aktiivista kalvoaluetta – alhaisin valmistuskustannuksin. Spiraalikierrettyjen moduulien rajoitteena on niiden alttius suspendoituneelle kiintoaineelle: kapeisiin syöttökanaviin kerääntyvät hiukkaset aiheuttavat nopeita painehäviön lisäyksiä ja peruuttamatonta likaantumista. Syöttöveden SDI (Silt Density Index) alle 5 ja mieluiten alle 3 vaaditaan spiraalikierrettyjen elementtien luotettavaan pitkäaikaiseen toimintaan, mikä tarkoittaa, että riittävä esikäsittely on pakollinen useimmille todellisille rehulähteille.

Onttokuitumoduulit

Onttokuitumoduulit pakkaavat tuhansia hienoja, itsekantavia kalvoputkia – tyypillisesti sisähalkaisijaltaan 0,5–2 mm – nippuun paineastian sisällä. Äärimmäisen korkea pakkaustiheys on keskeinen etu: 0,04 m³:n kalvoastiaan mahtuu 575 m² halkaisijaltaan 90 µm onttoja kuituja verrattuna noin 30 m² kierrekääreisiin litteisiin levykalvoihin samassa tilavuudessa. Onttokuitumoduulit hallitsevat suurissa UF- ja MF-sovelluksissa vedenkäsittelyssä ja jäteveden uudelleenkäytössä, joissa niiden kyky huuhdella säännöllisin väliajoin kuitujen ulkopuolelle kertyneiden kiintoaineiden poistamiseksi mahdollistaa taloudellisen käytön sameilla syöttövirroilla ilman jatkuvaa poikkivirtausta. Päärajoitus on rehussa olevien suspendoituneiden kiintoaineiden kohtalainen sietokyky – erittäin korkea TSS tai kuitumateriaalit voivat tukkia kuitukimppun ja vastustaa takaisinhuuhtelua.

Putkimaiset moduulit

Putkimaiset kalvot koostuvat yksittäisistä kalvoputkista, joiden sisähalkaisija on 5–25 mm ja joista jokainen on sijoitettu tukevaan ulkovaippaan ja jotka on kytketty sarjaan kotelon sisällä. Suuri sisähalkaisija mahdollistaa suuren syöttönopeuden putken läpi, mikä synnyttää merkittävää turbulenssia ja leikkausta kalvon pinnalle – mikä tekee putkimaisista moduuleista kaikkein likaantumista sietävimmän kokoonpanon runsaasti suspendoituneita kiintoaineita tai viskoosia syöttöä varten. Niitä käytetään laajalti meijeriteollisuudessa (täysmaito, kermatiivistys), mehujen käsittelyssä, pigmentin talteenotossa ja teollisuuden jätevesien käsittelyssä, kun kierrekäämitys tai ontot kuitumoduulit likaantuvat välittömästi. Kompromissi on hinta: kalvopinta-ala tilavuusyksikköä kohti on paljon pienempi kuin onttokuitu- tai spiraalikierretyt mallit, mikä tekee putkimaisista järjestelmistä kalliimpia tuotettua permeaattiyksikköä kohti. Esikäsittelyvaatimukset ovat minimaaliset, mikä osittain kompensoi tämän haitan vaikeissa syöttösovelluksissa.

Levy- ja runkomoduulit

Levy- ja runkomoduulit pinoavat litteitä kalvolevyjä levyjen väliin, konseptiltaan samankaltaisesti kuin suodatinpuristin. Ne ovat vähemmän yleisiä suurten volyymien teollisissa sovelluksissa korkeampien kustannustensa ja pienemmän pakkaustiheyden vuoksi, mutta ne tarjoavat helpon purkamisen kalvon tarkastusta ja vaihtoa varten – etu sovelluksissa, joissa kalvon käyttöikä on lyhyt tai joissa likaantumisen silmämääräinen tarkastus on arvokasta prosessin optimoinnin kannalta. Levy- ja runkokonfiguraatioita käytetään myös elektrodialyysissä ja tietyissä erikoiskaasuerotussovelluksissa, joissa prosessikemia vaatii tasaisen levyn muotoa.

Kalvosuodatuksen teolliset sovellukset

Teolliset kalvojärjestelmät toimivat nyt huomattavan laajalla valikoimalla sektoreita ja prosessityyppejä. Seuraava kattaa tärkeimmät käyttöalueet ja kussakin käytetyt erityiset kalvotyypit.

Veden ja jäteveden käsittely

Vedenkäsittely on teollisuuskalvojen suurin yksittäinen markkina. MF- ja UF-kalvoja käytetään juomaveden tuotannossa sameuden, bakteerien ja Giardia/Cryptosporidium-kystojen poistamiseen fyysisellä esteellä, jonka tehokkuus ei ole riippuvainen kemiallisesta annostelusta. NF ja RO käytetään pohjaveden pehmentämiseen, murtoveden suolanpoistoon ja meriveden suolanpoistoon. Teollisuuden jätevedenpuhdistuksessa kalvobioreaktorit (MBR) yhdistävät orgaanisten saasteiden biologisen hajoamisen käsitellyn jäteveden UF-kalvoerotukseen, jolloin saadaan jatkuvasti korkealaatuista permeaattia, joka soveltuu suoraan uudelleenkäyttöön ilman jatkokäsittelyä. MBR-järjestelmiä käytetään nykyään rutiininomaisesti tekstiili-, elintarvike-, paperi- ja kemiallisissa jätevesisovelluksissa, joissa jäteveden uudelleenkäyttö tai nollanestepäästöt edellyttävät tavanomaisiin aktiivilieteprosesseihin verrattuna korkealaatuista tuotantoa.

Maitotuotteet ja elintarvikkeiden jalostus

Meijeriteollisuus oli yksi ensimmäisistä sektoreista, jotka ottivat teollisen kalvoteknologian käyttöön suuressa mittakaavassa, ja kalvot ovat edelleen keskeinen osa meijeriteollisuutta. UF-kalvot tiivistävät maitoproteiineja juustontuotantoa varten, standardoivat nestemäisen maidon proteiinipitoisuuden ja keräävät heraproteiineja heravirroista – arvokas erotus, joka muuntaa entisen jätevirran ensiluokkaiseksi ravintoaineeksi. MF-kalvot kirkastavat ja kylmästeriloivat nestemäisiä maitotuotteita ilman lämpökäsittelyä, säilyttäen maun ja ravitsemuksellisen laadun. Laajemmassa elintarviketeollisuudessa UF tiivistää mehuproteiineja ja entsyymejä; NF tiivistää sokerisiirapit ja poistaa väriä; ja RO tiivistää nestemäisiä elintarvikevirtoja kuljetusta tai jatkokäsittelyä varten pienemmillä energiakustannuksilla verrattuna haihduttamiseen.

Farmaseuttinen ja biotekniikka

Teollinen kalvoerotus lääketeollisuuden ja biotekniikan valmistuksessa palvelee kahta päätehtävää: puhdistus (epäpuhtauksien poistaminen kohdemolekyylistä) ja konsentraatio (kohdemolekyylin pitoisuuden lisääminen lopputuotteessa). UF:ää, jolla on määritellyt MWCO-arvot, käytetään kohdeproteiinien, entsyymien, monoklonaalisten vasta-aineiden ja viruspartikkelien säilyttämiseen samalla kun ne poistavat pienemmät epäpuhtaudet ja puskurisuolat prosessissa, jota kutsutaan diafiltraatioksi – olennaisesti säilyneen makromolekyylin jatkuvaan pesuun tuoreella puskurilla. Steriili kalvosuodatus 0,22 µm MF-kalvoilla poistaa kaikki bakteerit ja itiöt lopullisista lääketuotteista tai bioprosessivirroista vaihtoehtona lämpösterilisaatiolle. Keraamiset kalvot, joilla on täysi höyrysteriloitavuus, ovat suositeltavia sovelluksissa, joissa sama kalvopinta on validoitava toistuvia steriilejä käsittelysyklejä varten.

Kemiallinen ja petrokemiallinen käsittely

Teollista kalvoerotusta käytetään yhä enemmän kemianteollisuudessa energiankulutuksen vähentämiseksi verrattuna lämpöerotusmenetelmiin, kuten tislaukseen ja haihduttamiseen. Liuottimenkestävät nanosuodatuskalvot (SRNF) toimivat orgaanisissa liuotinvirroissa katalyyttien konsentroimiseksi, kalliiden reagenssien talteen ottamiseksi tai reaktiotuotteiden erottamiseksi reagoimattomista lähtömateriaaleista. Öljy- ja kaasusektorilla kaasunerotuskalvot – nestefaasikalvoista erillinen luokka – erottavat CO₂:n maakaasusta, ottavat talteen vetyä jalostamoiden virroista ja poistavat vesihöyryä prosessikaasusta. Kalvopohjainen liuottimien talteenotto farmaseuttisessa synteesissä on kasvava sovellusalue, kun teollisuus vähentää liuottimien kulutusta ja jätteen syntymistä.

Puolijohteiden ja elektroniikan valmistus

Puolijohdesirun ja LCD-paneelien valmistus vaatii erittäin puhdasta vettä, jossa on erittäin vähän hiukkasia, bakteereja, liuenneita orgaanisia aineita ja ionisia epäpuhtauksia. Teolliset kalvojärjestelmät – tyypillisesti sarja esikäsittelyä, RO:ta ja elektrodeionisaatiota (EDI) tai ioninvaihtokiillotusta – tuottavat 18 MΩ·cm:n resistiivisyyden vettä, jota puolijohteiden valmistuslinjat vaativat. MF-kalvoja, joilla on erittäin tiukat hiukkaskokoluokitukset (0,05 µm tai vähemmän), käytetään käyttöpisteissä estämään prosessikylpyjen hiukkaskontaminaatio ja huuhteluvesi nykyaikaisten siruominaisuuksien nanometrin mittakaavassa.

Teollisuuden kalvon likaantuminen: syyt, tyypit ja ehkäisy

Likaantuminen – ei-toivotun materiaalin kerääntyminen kalvon pinnalle tai sen huokosiin – on keskeinen toiminnallinen haaste kaikissa teollisissa kalvojärjestelmissä. Se vähentää permeaatin virtausta, lisää kalvon välistä painetta, vähentää erotusselektiivisyyttä ja lopulta lyhentää kalvoelementin käyttöikää. Likaantumismekanismien ymmärtäminen ja niiden ehkäiseminen tai hallitseminen on yhtä tärkeää kuin kalvon alkuperäinen valinta.

Kalvon likaantumisen tyypit

• Hiukkaslikaantuminen: Suspendoituneiden hiukkasten, kolloidien ja hienojen kiintoaineiden kerrostuminen kalvon pinnalle muodostaen suodatuskakun. Ohjattu riittävällä esikäsittelyllä (koagulaatio, flokkulaatio, esisuodatus) syötteen sameuden ja lietetiheysindeksin vähentämiseksi ennen kalvovaihetta.
• Orgaaninen likaantuminen: Liuenneiden orgaanisten aineiden - humusaineiden, polysakkaridien, proteiinien, öljyjen - adsorptio ja kerääntyminen kalvon pinnalle. Erityisen ongelmallinen hydrofobisille kalvoille, kuten PVDF. Ohjataan optimoimalla esikäsittely koagulaatiolla tai aktiivihiilen adsorptiolla, valitsemalla hydrofiiliset kalvomateriaalit ja säännöllinen alkalinen CIP-puhdistus.
• Kalkkikivi (mineraalilika): Heikosti liukenevien mineraalisuolojen — kalsiumkarbonaatti, kalsiumsulfaatti, bariumsulfaatti, piidioksidi — saostuminen kalvon pinnalle, kun niiden pitoisuus ylittää liukoisuusrajan korkeilla pitoisuuskertoimilla kalvon lähellä. Erityisen kriittinen RO- ja NF-järjestelmissä, jotka toimivat korkeilla palautumisnopeuksilla. Ohjataan kalkinpoistoaineen annostelulla, syötteen pH:n säädöllä, järjestelmän palautumisen rajoittamisella hilseilykynnyksen alapuolelle ja jaksoittaisella happo-CIP-puhdistuksella.
• Biofouling: Mikrobibiofilmien muodostuminen kalvon pinnalle. Biokalvoa muodostavat bakteerit kiinnittyvät kalvoon, lisääntyvät ja erittävät solunulkoisia polysakkarideja, jotka muodostavat sitkeän geelikerroksen, joka kestää tavallista hydraulista puhdistusta. Biofouling on vaikeimmin hallittava likaantumistyyppi, ja se on suuri haaste RO-järjestelmissä, joissa käsitellään vettä, jossa on jopa vähän biohajoavaa orgaanista hiiltä. Ennaltaehkäisystrategioihin kuuluu syöttöveden desinfiointi yhteensopivilla biosideilla (useimmat RO-kalvovalmistajat ovat hyväksyneet DBNPA:n ja CMIT/MIT:n), säännöllinen ajoittainen annostelu sekä kuolleiden jalkojen ja pysähtyneiden vyöhykkeiden minimoiminen järjestelmän putkistoissa.

Keskeiset likaantumisen varoitusilmaisimet

Seuraavat suorituskyvyn muutokset osoittavat, että likaantumista on kehittynyt pisteeseen, jossa puhdistustoimet ovat tarpeen. Nämä kynnysarvot kauemmin odottaminen ennen puhdistuksen aloittamista lisää palautumattoman likaantumisen riskiä, jota puhdistus ei voi peruuttaa:

• Normalisoitu permeaattivirtaus on vähentynyt 10–15 % puhtaalta perusviivalta tai viimeisestä siivoustapahtumasta.
• Normalisoitu suolan kulku (RO/NF-järjestelmissä) on lisääntynyt 10 % lähtötasosta – mikä osoittaa joko likaantumisen tai kalvon hajoamisen.
• Paine-ero rehusta rikasteeseen on kasvanut 15 % lähtötilanteesta – usein varhainen merkki hiukkasten tai biokalvon likaantumisesta syöttökanavissa.

Teollisten kalvojen puhdistus: CIP-protokollat ja kemiallinen valinta

Clean-in-Place (CIP) on vakiomenetelmä likaantuneiden teollisuuskalvojen palauttamiseksi lähes alkuperäiseen suorituskykyyn poistamatta niitä järjestelmästä. Hyvin toteutettu CIP-protokolla käyttää kierrätettäviä puhdistusliuoksia kontrolloidussa lämpötilassa, virtausnopeudessa ja pH:ssa kalvon pinnalla olevan likaantumisen liuottamiseksi, hajottamiseksi tai tappamiseksi. Väärän puhdistuskemikaalin valitseminen likaainetyypille on yleisin syy, miksi CIP ei pysty palauttamaan suorituskykyä ja voi myös aiheuttaa peruuttamattomia kalvovaurioita.

CIP-kemiallinen valinta epäpuhtausaineen tyypin mukaan

Standardi CIP-järjestys orgaanisten ja mineraalien sekoitettua likaantumista varten – joka on yleisin todellisen maailman skenaario – on aloittaa emäksisellä puhdistuksella orgaanisen ja biologisen likaantumisen poistamiseksi ensin, ja sen jälkeen happopuhdistuksella mineraaliesiintymien liuottamiseksi. Järjestyksen kääntäminen (happo ensin) vaarantaa orgaanisen likaantumisen kiinnittymisen kalvon pinnalle denaturoimalla proteiineja ennen kuin ne voidaan poistaa. Jokaisen CIP-vaiheen jälkeen perusteellinen huuhtelu neutraaliin pH-arvoon ennen seuraavaa vaihetta on välttämätöntä, jotta estetään kemialliset reaktiot yhteensopimattomien puhdistusliuosten välillä kalvomoduulissa. Lämpötila CIP:n aikana tulee säilyttää valmistajan määrittämien rajojen sisällä – tyypillisesti 35–45 °C useimmille polymeerikalvoille – koska korkeammat lämpötilat lisäävät kemiallisia reaktioita ja puhdistustehokkuutta, mutta voivat ylittää kalvon lämpötoleranssin.

Oikean teollisuuskalvon valitseminen sovellukseesi

Teollinen kalvovalinta edellyttää useiden järjestelmävaatimusten – suodatustyypin, materiaalien yhteensopivuuden, moduulin kokoonpanon, käyttöolosuhteiden ja kokonaiskustannusten – yhteensovittamista samanaikaisesti sen sijaan, että optimoidaan yksittäinen parametri erikseen. Näiden päätöskohtien systemaattinen käsittely estää yleisimmät valintavirheet.

• Määrittele erottelutavoite tarkasti: Mitä on säilytettävä, minkä on läpäistävä ja mihin puhtaus- tai pitoisuuksiin? Vastaus tähän kysymykseen määrittää, mikä suodatustyyppi (MF/UF/NF/RO) vaaditaan. Jos kaksi suodatustyyppiä voisivat teoreettisesti saavuttaa tavoitteen, arvioi molemmat ja vertaa niiden kokonaiskustannuksia.
• Kuvaile syöttövirtaa perusteellisesti: Kiintoainepitoisuus, sameus, pH, lämpötila, liuennut orgaaninen ja mineraalipitoisuus, öljyjen tai rasvojen läsnäolo, mikrobikuormitus ja kemiallinen hapenkulutus vaikuttavat kaikki kalvon valintaan. Syötteen karakterisointi määrittää myös esikäsittelyn vaatimukset – vaihe, joka on usein alimääritelty ja on usein syy ennenaikaiseen kalvovaurioon käyttöönotetuissa järjestelmissä.
• Sovita kalvomateriaali syöttökemian ja puhdistusvaatimusten mukaan: Jos prosessivirta sisältää liuottimia, vahvoja happoja tai korkeita klooripitoisuuksia, polymeerikalvot voidaan sulkea pois kemiallisen yhteensopivuuden perusteella. Jos prosessi vaatii höyrysterilointia, vain keraamiset kalvot kelpaavat. Jos prosessissa käytetään öljyjä ja rasvoja, hydrofiilisten kalvomateriaalien tai keraamisten kalvojen likaantumisenkestävyys on huomattavasti parempi kuin hydrofobisilla vaihtoehdoilla.
• Valitse moduulin kokoonpano ruokkivien kiintoaineiden perusteella: Noudata yleissääntöä, että kierrekääreet moduulit vaativat esikäsiteltyjä, vähän kiintoainepitoisuuksia sisältäviä syöttöjä; onttokuitumoduulit kestävät kohtalaisia ​​kiinteitä aineita vastahuuhtelulla; ja putkimaiset moduulit ovat oikea valinta korkea-ainepitoisille tai viskoottisille syöttöille, joissa muut kokoonpanot likaantuvat muutamassa tunnissa.
• Laske kokonaiskustannukset, ei vain kalvon ostohinta: Keraamiset kalvot maksavat etukäteen enemmän, mutta kestävät useita kertoja pidempään kuin polymeerielementit aggressiivisissa syöttö- tai puhdistusolosuhteissa. RO-järjestelmillä on korkeammat energiakustannukset kuin UF:llä, mutta ne voivat eliminoida kemialliset käsittelyvaiheet, mikä vähentää käyttökustannuksia muualla prosessissa. Oikea taloudellinen vertailu sisältää pääomakustannukset, kalvojen vaihtotiheyden, energiankulutuksen, esikäsittelykustannukset, puhdistuskemikaalien kulutuksen ja järjestelmän seisokit.
• Pyydä pilottitietoja ennen täyden mittakaavan määritystä: Varsinaisen syöttövirran pilottitestaus ehdokaskalvolla on ainoa luotettava tapa validoida virtausnopeudet, hylkäysteho, likaantumisnopeus ja CIP-palautus ennen täyden mittakaavan järjestelmän määrittämistä. Kalvovalmistajat tarjoavat yleensä testielementtejä pilottiarviointia varten, ja pilottiajon tiedot ovat korvaamattomia koko järjestelmän tarkan koon ja kokonaiskustannusarvion kannalta.
